Collecteur polymère 2 à 8 départs pour plancher chauffant
zoom_out_map
chevron_left chevron_right
-10%

Collecteur polymère 2 a 8 départs pour plancher chauffant

Collecteur polymère pour plancher chauffant livré avec :

  • Robinets avec débit-metres incorporés (0-4 l/min)
  • Robinets à réglage manuel pré-disposés pour tête électrothermique
  • Bouchons d’extrémité de 1”
  • Robinets de vidange ½”
  • Purgeurs d’air ½”
  • Etrier de fixation
  • Vanne de terminaison avec thermomètre

Raccordement du tube par Raccord Laiton Eurocone ¾” (non fourni)

Garanti 2 ans

Disponible jusqu'à 14 départs sur demande.

179,10 € TTC

149,25 € HT

199,00 € -10%

Ce collecteur polymère pour plancher chauffant permet l'alimentation de circuits de fluides terminaux avec pour avantages :

Encombrements minimum qui permet un encastrement dans les murs ou cloisons.
Régulation micrométrique du flux en transit pour équilibrer les différents circuits
Indication des tours d'étalonnage effectués (par lecture directe sur le corps de la vanne)
Lecture directe e chaque circuit sur le débimètre.
Possibilité de vérifier les caractéristiques des circuits par l'insertion de thermomètres et débitmètres.

Utilisation

Les collecteurs sont particulièrement adaptés pour alimenter les circuits à basse température dans des installations de chauffage et rafraîchissement par plancher chauffant ou des installations d'alimentation de ventilo-convecteurs à deux tubes avec ou sans inversion de température du fluide.

Encombrement

Nombre de sorties

2

3 4 5 6 7 8
L [mm] 138 188 238 288 338 388 438

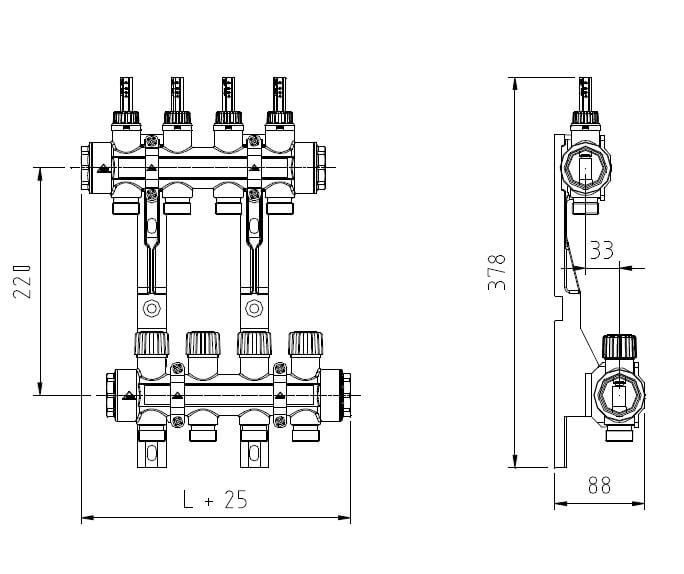

Encombrement-collecteur-résine

Caractéristiques techniques

Pression max. de service : 600 KPa / 6 bars
Pression max. d’épreuve : 1000 KPa / 10 bars à 20°C
Pression différentielle Δpmax :100 KPa / 1 bar (seulement pour les collecteurs thermostatisables)
Température max. autorisée : +5°C + 60 °C
Débitmètre : 1÷4 l/min, Précision débitmètre : ±10%, Fluide autorisé : eau ou eau + glycol 50%

Caractéristiques du collecteur Possibilité d'utilisation

Nombre
Séparations
Dérivations

Raccords
en dérivation
Raccords
en ligne
Débit nominal
l/h
chauffage
kW échangeables
Δt 10°C
Climatisation
kW échangeables
Δt 5°
2 Euroconus
G 3/4"
UNI-EN-ISO 228
F 1"
UNI-EN-ISO 228
380 4,4 2,2
3 570 6,6 3,3
4 760 8,8 4,4
5 950 11,0 5,5
6 1140 13,3 6,6
7 1330 15,5 7,7
8 1520 17,7 8,8

Caractéristiques de construction

Corps : Polymère (Pa66 + 30%FV) avec insert laiton sur les sorties mâles.
Etanchéité des vannes : EPDM
Volant et capuchon : ABS
Raccord de dérivation : Euroconus (G¾II EN-ISO 228)
Raccords en ligne : F 1" UNI-EN-ISO 228

Conseils pour l'installation

Lors de l'installation du collecteur pour plancher chauffant il est conseillé de respecter les prescriptions suivantes : avant de raccorder le collecteur, rincer soigneusement tous les conduits de l'installation situés en amont et en aval afin d'éliminer les résidus de filetage, de soudures, d'huiles lubrifiantes et de solvants éventuellement présents dans les composants du circuit de chauffage.
Respecter le sens d'écoulement estampillé sur les différents accessoires.
Accorder une attention particulière aux opérations de remplissage des circuits. Remplir et purger un seul circuit à la fois. Pour les installation au sol, respecter scrupuleusement les instructions des fabricants.
Le fluide qui circule doit être clair, privé de suspensions et d'impuretés qui pourraient détériorer les sièges de réglage.
Placer en amont du collecteur un filtre approprié à maille métallique amovible.
Il est recommandé de protéger la porte du boîtier pour éviter d'endommager le revêtement superficiel au moment des travaux d'enduit.

L’arrivée du fluide doit être raccordé obligatoirement sur le collecteur polymère équipé de débit mètre afin d’avoir la meilleure condition de travail et de lecture.

Réglage du débitmètre

Oter à l'aide d'un tournevis le couvercle de blocage, en agissant sur la base, sans l'endommager.

Réglage-débitmètre-1

Inverser la bague de blocage sur le débitmètre.
Régler les circuits en tournant le corps du débitmètre qui agit sur le clapet incorporé. Lire le débit directement sur le corps du débitmètre.
Après avoir effectué le réglage, repositionner et bloquer la poignée.

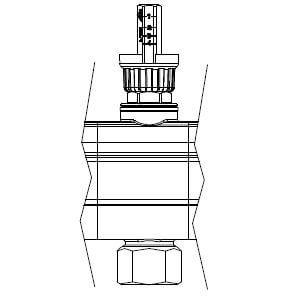

Réglage-débitmètre-2

Utilisation du débitmètre

Le collecteur en polymère est équipé d'un débitmètre qui est en mesure de donner les informations suivantes :
Lecture directe de la valeur du débit en réglage
Isolement du circuit

Le débitmètre permet également le réglage du débit des circuits individuellement. La valeur donnée sur l'étude thermique doit être réglée par ce moyen.

La débitmètre à une échelle comprise entre 1 et 4 l/min (60 - 240 l/h)
